Sur un véhicule Peugeot, remplacer l’autoradio d’origine par un poste aftermarket tout en conservant les commandes au volant suppose de comprendre deux choses distinctes : le schéma de branchement autoradio par couleur de fils (norme ISO 10487) et le protocole de communication utilisé par le véhicule pour transmettre les ordres des touches au volant. Confondre les deux mène à un poste qui fonctionne mais des boutons de volant muets.

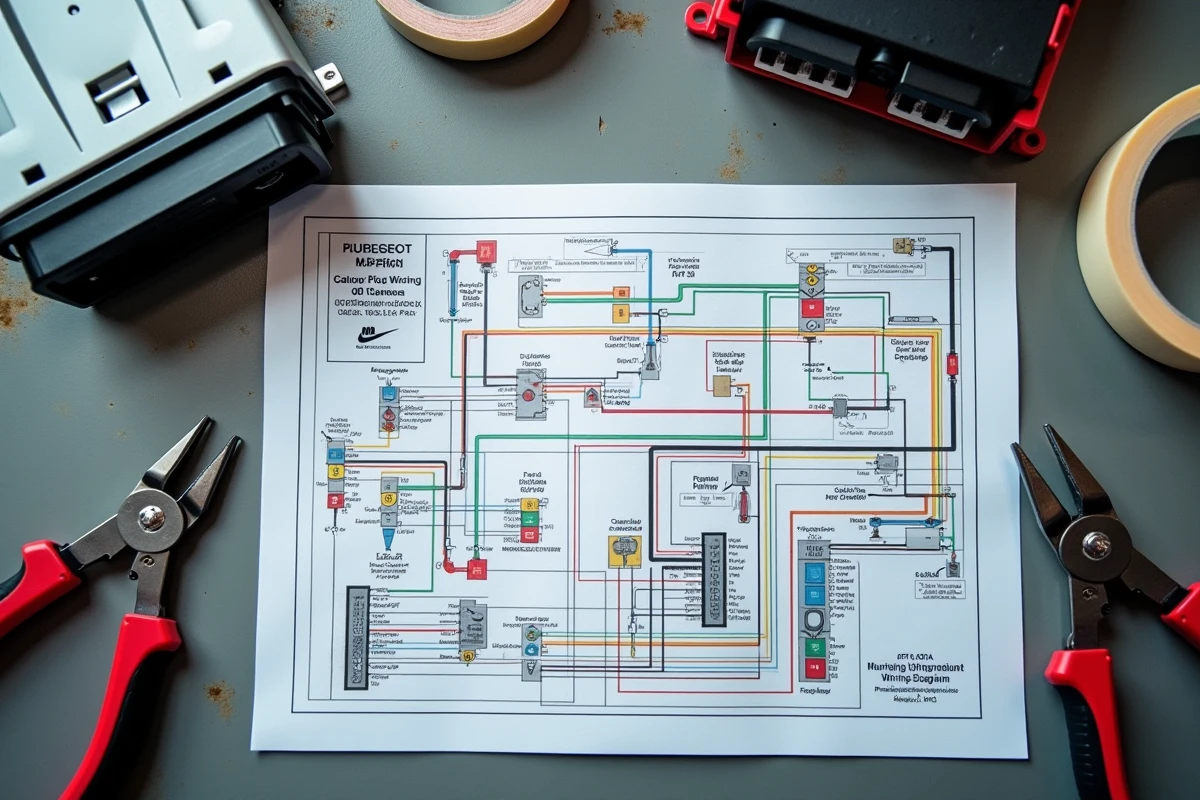

Norme ISO 10487 et connecteur Peugeot : correspondance couleur des fils
La plupart des autoradios aftermarket sont livrés avec un connecteur ISO à deux rangées. Chaque fil a une couleur normalisée, et cette norme reste stable d’une marque de poste à l’autre.
A découvrir également : Peugeot 3008 volume du coffre ou coffre de break compact : que privilégier ?
Fils d’alimentation
- Fil jaune : alimentation permanente (mémoire), relié directement à la batterie. Il conserve les réglages du poste quand le contact est coupé.
- Fil rouge : alimentation commutée, active uniquement au contact. Sur les Peugeot, ce fil passe souvent par le boitier BSI (boitier de servitude intelligent) plutôt que par un simple relais de contact.
- Fil noir : masse. Il doit être raccordé à un point de masse solide du châssis, pas simplement à un fil volant.
- Fil bleu (ou bleu/blanc) : commande d’antenne motorisée ou sortie remote pour un amplificateur externe.
Fils audio vers les haut-parleurs
Quatre paires de fils, chacune composée d’un fil de couleur pleine (positif) et d’un fil rayé de la même couleur (négatif). Blanc pour l’avant gauche, gris pour l’avant droit, vert pour l’arrière gauche, violet pour l’arrière droit.
Sur un véhicule Peugeot d’origine, le faisceau derrière le poste se termine par un connecteur propriétaire. Un adaptateur faisceau ISO spécifique Peugeot (souvent référencé par modèle et année) permet de relier ce connecteur au connecteur ISO du nouveau poste sans couper aucun fil d’origine. Cette méthode préserve le faisceau et facilite un retour en configuration d’usine.
A découvrir également : Batterie voiture pinces : schéma de branchement simple pour débutant

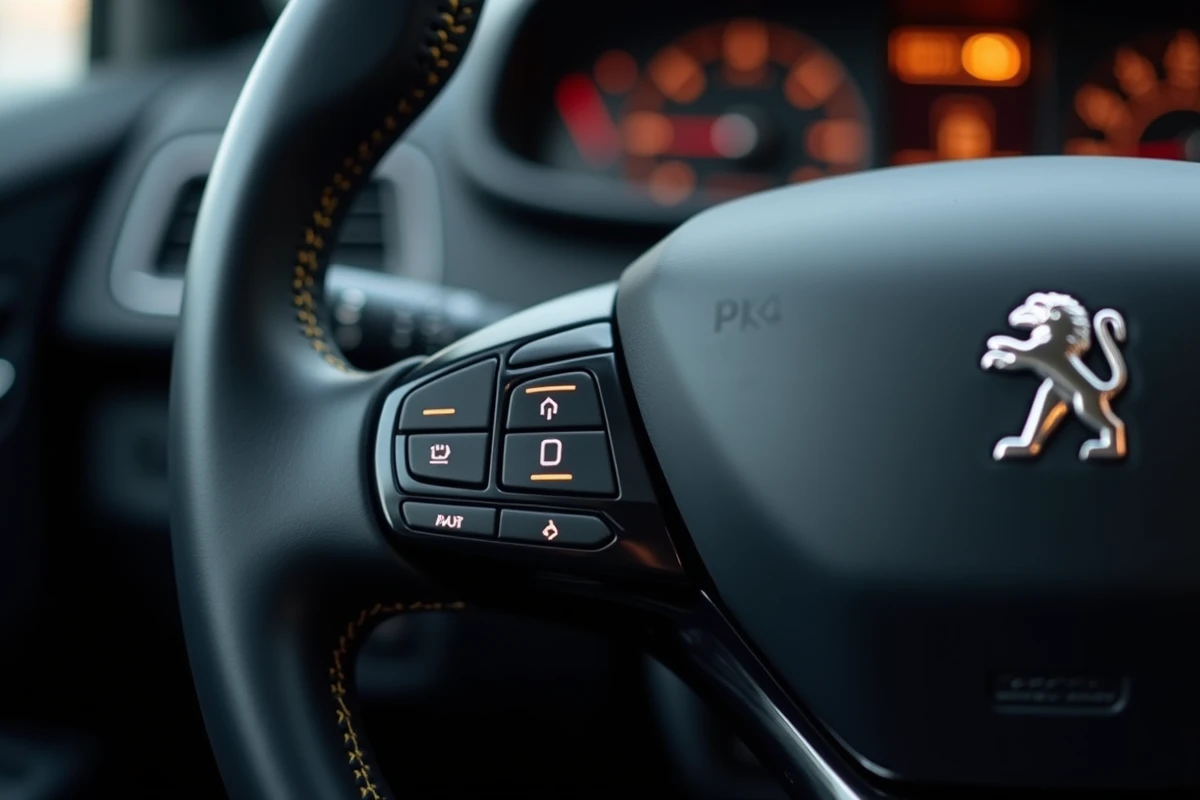

Commandes au volant Peugeot : analogique ou réseau CAN
Le schéma de couleur des fils couvre l’alimentation et l’audio. Les commandes au volant utilisent un circuit séparé, et c’est là que la situation se complique selon l’âge du véhicule.
Système analogique (anciens modèles)
Sur les Peugeot plus anciennes (206, 307, 407 première génération, 1007), les commandes au volant envoient des signaux sous forme de résistances variables sur deux fils appelés Key1 et Key2. Chaque bouton du volant ferme un circuit avec une valeur de résistance différente. L’autoradio lit cette valeur et l’associe à une fonction (volume, piste suivante, source).
Certains autoradios Android intègrent directement des entrées Key1/Key2 sur leur connecteur. Il suffit alors de repérer les deux fils correspondants sur le faisceau Peugeot, de les raccorder aux entrées du poste, puis de lancer la procédure d’apprentissage dans les réglages du poste (appui sur chaque bouton du volant, un par un, pour associer résistance et fonction).
Système CAN (Peugeot récentes)
Sur les Peugeot récentes (208 II, 2008 II, 308 II phase 2, 3008 II), les commandes au volant ne passent plus par des fils analogiques. Les ordres transitent par le réseau CAN du véhicule via les connecteurs Quadlock situés derrière le combiné multimédia. Repérer des fils par couleur ne sert à rien pour cette fonction : le signal est numérique, multiplexé avec d’autres données véhicule.
Tenter un pontage direct sur ces fils, sans interface adaptée, peut provoquer la désactivation de fonctions du véhicule (témoin airbag, régulateur de vitesse, affichage combiné). Des retours d’installateurs publiés depuis 2023 confirment ce risque sur certains modèles 208, 2008 et 3008 récents.
Interface de commandes au volant : le composant à ne pas négliger
Quel que soit le type de signal (analogique ou CAN), une interface de commandes au volant dédiée reste la solution fiable pour conserver les boutons du volant avec un autoradio aftermarket.
Cette interface se branche entre le faisceau d’origine du véhicule et le connecteur du nouveau poste. Elle traduit les signaux Peugeot (résistances ou trames CAN) en un format compréhensible par l’autoradio de remplacement (Pioneer, Alpine, Sony, Kenwood ou autoradio Android).
Quelques critères déterminent le choix de la bonne interface :
- Le modèle exact du véhicule Peugeot et son année de mise en circulation (le passage à CAN ne s’est pas fait la même année sur tous les modèles).
- La marque et le modèle du poste aftermarket, car le protocole de sortie de l’interface doit correspondre à l’entrée du poste (infrarouge, analogique résistif, CAN propriétaire).
- La présence ou non d’un afficheur déporté (écran multifonction dans le combiné d’instruments) dont les données transitent aussi par le bus CAN.
Fil d’illumination sur Peugeot : un piège fréquent avec les autoradios Android
Sur plusieurs modèles Peugeot de génération CAN (308 T9, 3008 II, 5008 II), le fil d’illumination (dimming), qui réduit la luminosité de l’écran lorsque les feux de croisement sont allumés, n’est pas câblé sur le connecteur ISO standard. Il reste sur le faisceau d’origine.
Sans raccordement de ce fil, un autoradio Android conserve sa luminosité maximale de jour comme de nuit. La gêne visuelle en conduite nocturne est réelle. Deux solutions existent : utiliser une interface CAN qui expose un fil « ILL » dédié à la gestion de l’éclairage, ou accepter de régler manuellement la luminosité à chaque trajet de nuit.
Ce détail n’apparait pas dans les guides de branchement génériques, car il est spécifique aux Peugeot multiplexées. Le vérifier avant l’achat de l’interface évite une mauvaise surprise à la première sortie nocturne.

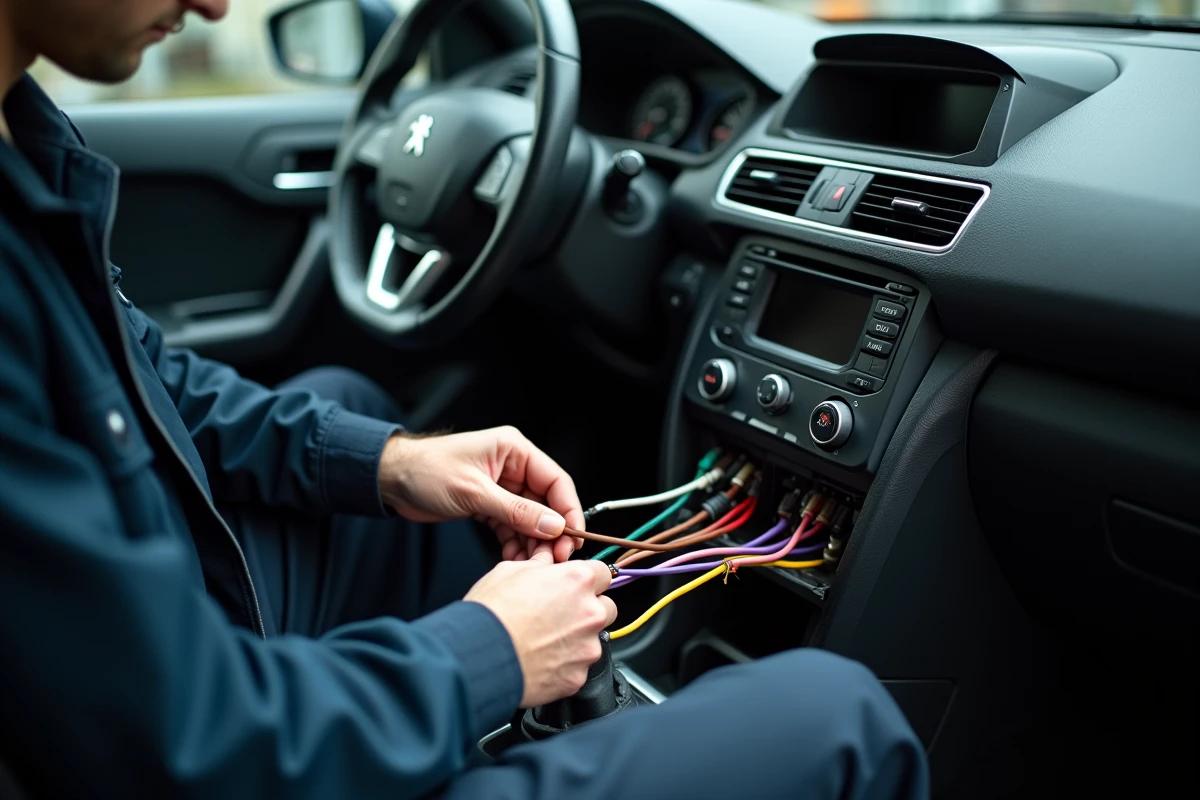

Branchement autoradio Peugeot sans couper le faisceau : récapitulatif technique
Le raccordement complet, commandes au volant incluses, repose sur trois composants : l’adaptateur faisceau ISO Peugeot (alimentation et audio), l’interface de commandes au volant (traduction du signal boutons), et le câblage du fil d’illumination si le véhicule est en architecture CAN.
Aucun fil d’origine ne doit être coupé ni dénudé. Chaque raccordement passe par des connecteurs adaptateurs dédiés au modèle. Cette approche protège le faisceau d’origine, maintient la garantie sur le réseau électrique du véhicule, et permet de remonter le poste d’usine en quelques minutes si nécessaire.
Le schéma de couleur des fils reste un repère utile pour vérifier visuellement qu’un adaptateur est correctement câblé, mais il ne remplace pas l’interface électronique qui assure la compatibilité entre le véhicule et le poste. Sur une Peugeot récente, le branchement mécanique des fils n’est que la moitié du travail : la configuration logicielle de l’interface et l’apprentissage des touches du volant complètent l’installation.
